CX5 front parking kamera samo 10 $

[mazda_gg]





Ako već imam zadnju kameru, ima li priključak za prednju i kako uključiti prednju?

Treba li ovaj box?



[Aless]

Jaz imam tako sprednjo kamero zmontirano, vezal sem da se vklopi ob kontaktu, sliko pa vklopim ko rabim na radiju avin. Nisem rabil nobede druge škatlice. Več imaš opisano v moji temi. 😉



[Scr3am]

Tebi eonon dopusca se priklop vec kamer. Ta skatlica je pomoje misljena, ce nimas android radia. Aless a to si vezal direkt na varovalko k ima 12v napajnje ob kontaktu (ACC) in pa vmes se stikalo zmontiral. A k vklopis stikalo ti direkt vrze sliko ali moras na eononu klikniti na AVIN ikono

Popravljeno 25. november, 2020 od Scr3am

[Aless]

@Scr3am Ja res je naš infotainment dopušča več kamer in featuresov

Ja vezal sem jo direkt na varovalko ki dobi napajanje ob kontaktu v notranjosti z bypassom, nimam nobenega stikala vmes, kamera je vedno vkloplena pod napajanjem ko dam kontakt, ko hočem sliko pa samo pritisnem AVIN na radiju. tako ob parkiranju recimo vklopim prednjo kamero, ko dam v rikverc pa se preklopi na vzvratno kamero in pol ko spet v prvo se preklopi nazaj na sprednjo.



Za ono škatlico je mogoče res mišljeno za original radijo da potem prek tiste škatlice preklapljaš med kamerama, ker ima verjetno samo en video vhod.

[Scr3am]

Aha sem mislil, da si dal se stikalo vmes. To sem tudi jaz razmisljal, da bi dal se sprednjo kamero, ampak zanenkrat mazda 6 ni neka taka krava, da bi to rabil :D. Kje si pa kabel za kamero spravil v kabino? Tam pri dead pedalu oz. foot restu kjer grejo OEM kabli ?

[Aless]

Ja tam ko grejo OEM šop kablov skozi požarno steno, mal težko je zraven pridet, ampak gre.

[mazda_gg]

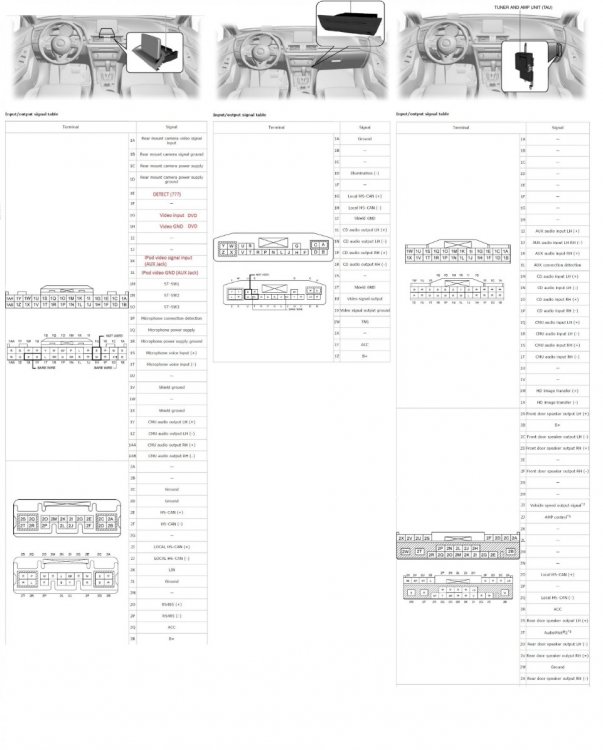

28 pinski konektor



Slika s interneta, ne znam jeli ista elektronika u cx5 2019.





Popravljeno 7. junij, 2021 od mazda_gg

[mazda_gg]

Pol godine od naruđbe kamere.

Našao sam vremena te kameru i interface na stolu spojio na računalo.

Prema uputama stoji da po ubacivanju brzine u rikverc radi zadnja kamera, a nakon izbacivanja iz rikverca, 10 sekundi radi prednja. To sam potvrdio. To je jasno. Puštanjem 12V na reverse trigger, javlja se 12V na monitor trigger. Po oduzimanju 12V sa reverse trigger, prebacuje se slika s zadnje kamere na prednju kameru i još oko 10 sekundi ostaje 12V na monitor trigger. Također se javlja +12V na napajanju prednje kamere i +7V na napajanju zadnje kamere. Ne istovremeno.

Zadnja kamera original i radi na 6V,  a prednja kamera je kinez i radi na 12V.

So far so good.



Ali nije mi baš jasno kuda spojiti monitor trigger na mazdu?



Slika gore, 28 pinski konektor ima ulaz za DVD Video. Možda ta škatuljica ne treba? Samo treba aktivirati DVD ulaz ako neko zna kuda ide brika (između kojih pinova)?



Popravljeno 8. junij, 2021 od mazda_gg

[mazda_gg]

Ovo je drugi tip interfejsa.

Zadnja kamera ide na mazda pinove A i B.

Prednja kamera (ili drugi video izvor, spajaju se na pinove E i F.



Kako nemam taj tip interfejsa, pitam se mogu li se iskoristiti ti kontakti pa pritiskom na AUX, ručno aktivirat prednju kameru?

[mazda_gg]

Jedino mi ovo nije jasno.

Koj pin na mazdi je monitor trigger (okidač monitora)?



The small red line of the output port is connected to the display trigger line.
If the original display trigger line is connected to the reverse light,
disconnect it from the backup light first, and then connect this small red line.





Kablu sa slike sam spojio još 2 pina. Napajanje zadnje kamere.

Tako da sa zadnjom kamerom nemam posla..

I prespojio sam (još 2 pina) video na drugu stranu.

Interface samo ubacim serijski.



Trigger (pilot signal) ću morat tražit instrumentom. Nije strašo, konektor ima samo 28 pinova.





Popravljeno 8. junij, 2021 od mazda_gg
